Cuando se trata de una película delgada de PTFE (politetrafluoroetileno), es de suma importancia medir con precisión su espesor. Como proveedor acreditado de películas delgadas de PTFE, entendemos la importancia de mediciones precisas para garantizar la calidad y el rendimiento de nuestros productos. En esta publicación de blog, exploraremos los diversos instrumentos de medición utilizados para medir el espesor de una película delgada de PTFE, analizando sus principios de funcionamiento, ventajas y limitaciones.
1. Micrómetros
Los micrómetros, también conocidos como calibres micrométricos, son uno de los instrumentos más utilizados para medir el espesor de materiales delgados, incluida la película de PTFE. Vienen en versiones mecánicas y digitales, y las digitales ofrecen mayor precisión y mayor legibilidad.
Principio de funcionamiento
Los micrómetros mecánicos funcionan mediante un mecanismo de rosca - tornillo. El usuario gira el dedal, lo que mueve el husillo hacia o desde el yunque. La distancia entre el husillo y el yunque se puede medir con alta precisión, normalmente hasta 0,001 mm (o 1 micrón). Los micrómetros digitales utilizan un sensor electrónico para medir la distancia y el resultado se muestra en una pantalla digital.
Ventajas
- Alta precisión: Los micrómetros pueden proporcionar mediciones muy precisas, lo que los hace adecuados para aplicaciones donde se requiere un control preciso del espesor.
- Portátil: Son relativamente pequeños y fáciles de transportar, lo que permite realizar mediciones in situ.
- Fácil de usar: Incluso para aquellos con conocimientos técnicos limitados, utilizar un micrómetro es sencillo.
Limitaciones
- Área de muestreo limitada: Un micrómetro mide el espesor en un solo punto. Para las películas de PTFE que pueden tener variaciones de espesor en la superficie, es necesario realizar múltiples mediciones en diferentes lugares, lo que puede llevar mucho tiempo.
- Posible daño a la superficie: La presión de contacto del eje y el yunque puede causar cierta deformación en la delicada superficie de la película de PTFE, especialmente para películas muy delgadas.
2. Medidores de espesor ultrasónicos
Los medidores de espesor ultrasónicos son otra opción popular para medir el espesor de una película delgada de PTFE.
Principio de funcionamiento
Estos medidores funcionan enviando ondas ultrasónicas a través del material. Las ondas se reflejan en la superficie posterior de la película y se mide el tiempo que tardan en regresar. Con base en la velocidad conocida de la onda ultrasónica en PTFE, el espesor de la película se puede calcular usando la fórmula (d = \frac{v\times t}{2}), donde (d) es el espesor, (v) es la velocidad de la onda ultrasónica en el material y (t) es el tiempo de vuelo.
Ventajas
- No destructivo: La medición ultrasónica no daña la película de PTFE, lo cual es crucial para productos que deben permanecer intactos para su uso posterior.
- Medidas a través de recubrimientos: Si la película de PTFE tiene un recubrimiento o es parte de una estructura multicapa, los medidores ultrasónicos aún pueden medir el espesor de la capa de PTFE.
- Adecuado para áreas grandes: Puede cubrir un área mayor en comparación con los micrómetros, proporcionando una medición de espesor más representativa.
Limitaciones
- Requiere acoplador: Para garantizar una transmisión adecuada de las ondas ultrasónicas, es necesario aplicar un acoplador (como un gel) entre la sonda del medidor y la superficie de la película. Esto puede dejar residuos en la película.
- Precisión afectada por las propiedades del material: La velocidad de las ondas ultrasónicas puede variar según la densidad, la temperatura y otras propiedades de la película de PTFE, lo que puede afectar la precisión de la medición.
3. Sistemas de medición de espesor por escaneo láser
La tecnología de escaneo láser también se ha adoptado ampliamente para medir el espesor de películas delgadas de PTFE.
Principio de funcionamiento
Estos sistemas utilizan un rayo láser para escanear la superficie de la película de PTFE. La luz láser se refleja en las superficies superior e inferior de la película y se mide la distancia entre los dos puntos de reflexión. Al escanear continuamente la película, se puede obtener un perfil de espesor detallado.
Ventajas
- Alta velocidad y sin contacto: El escaneo láser permite una medición rápida sin tocar la película, lo cual es ideal para líneas de producción de gran volumen.
- Mapeo de alta resolución: Puede proporcionar un mapa de espesor detallado de toda la superficie de la película, lo que permite la detección de variaciones de espesor locales.
- Operación automatizada: Estos sistemas se pueden integrar en procesos de producción automatizados, mejorando la eficiencia y reduciendo el error humano.
Limitaciones
- Alto costo: Los sistemas de escaneo láser son relativamente costosos de adquirir y mantener.
- Sensibilidad a las condiciones de la superficie: La precisión de la medición puede verse afectada por la rugosidad de la superficie y la reflectividad de la película de PTFE.
4. Sensores de espesor capacitivos
Los sensores capacitivos también se utilizan para medir el espesor de materiales dieléctricos delgados como la película de PTFE.
Principio de funcionamiento
Un sensor capacitivo consta de dos electrodos. Cuando la película de PTFE se coloca entre los electrodos, actúa como dieléctrico. La capacitancia del sensor cambia según el espesor de la película. Al medir la capacitancia y utilizar una relación precalibrada entre capacitancia y espesor, se puede determinar el espesor de la película.
Ventajas
- Sin contacto: Los sensores capacitivos pueden medir el espesor sin tocar la película, evitando posibles daños.
- Tiempo de respuesta rápido: Pueden proporcionar mediciones de espesor en tiempo real, lo que resulta útil para el control de procesos.
- Adecuado para películas delgadas: Los sensores capacitivos son particularmente eficaces para medir películas de PTFE muy finas.
Limitaciones
- Sensibilidad a las condiciones ambientales: Factores como la humedad y la temperatura pueden afectar la medición de capacitancia, generando imprecisiones.
- Limitado a materiales dieléctricos: Los sensores capacitivos son principalmente adecuados para materiales dieléctricos como PTFE y es posible que no funcionen para materiales conductores o semiconductores.
Nuestra gama de productos y la importancia de la medición de espesores

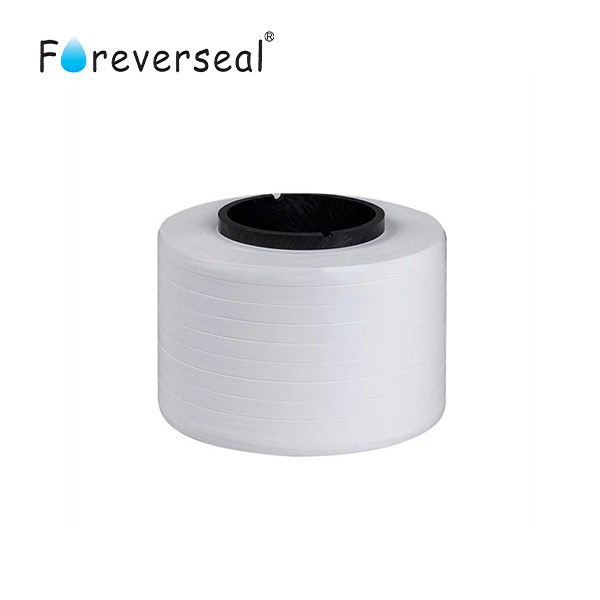

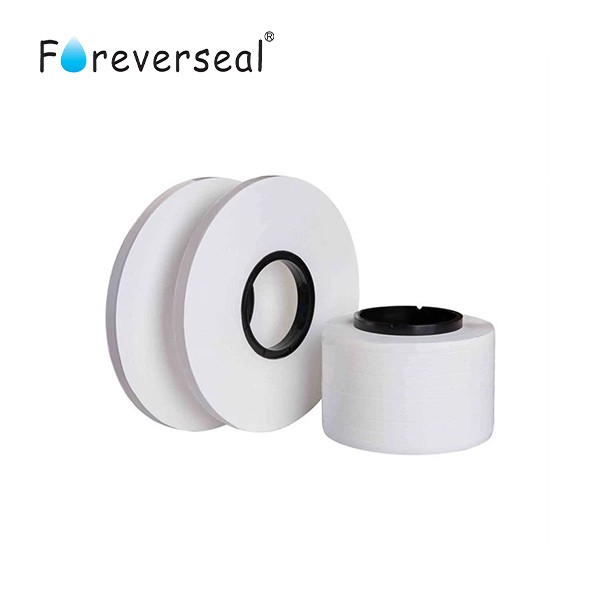

Como proveedor líder de películas delgadas de PTFE, ofrecemos una amplia gama de productos, que incluyenCinta aislante de PTFE de baja densidad sinterizada blanca,Película aislante de cable de PTFE, yPelícula de PTFE resistente a la corrosión. El espesor de estas películas es un parámetro crítico que afecta su desempeño.
Por ejemplo, en aplicaciones de aislamiento de cables, el espesor de la película de PTFE puede influir en las propiedades eléctricas como la capacitancia y la resistencia a la ruptura de voltaje. En aplicaciones resistentes a la corrosión, el espesor debe ser suficiente para proporcionar una barrera confiable contra sustancias corrosivas. Al utilizar los instrumentos de medición adecuados, nos aseguramos de que nuestros productos cumplan con los estrictos estándares de calidad y los requisitos del cliente.
Contáctenos para mayor discusión
Si está interesado en nuestros productos de película delgada de PTFE o tiene alguna pregunta sobre la medición del espesor y las especificaciones del producto, estaremos encantados de ayudarle. Contáctenos para iniciar una discusión sobre sus necesidades específicas y podremos trabajar juntos para encontrar las mejores soluciones para sus proyectos.
